Elevator Sliding Guide Shoe: Typer, utvalg og sammenligningsguide

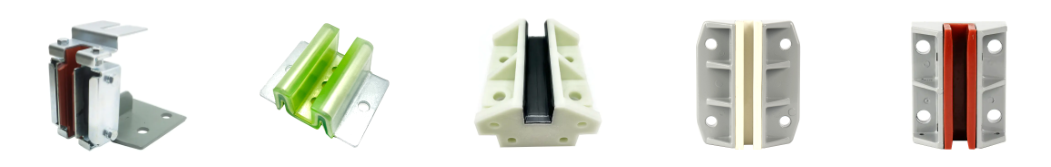

Vanlige typer og kjennetegn

Heisskyvestyresko er generelt gruppert etter hvordan de absorberer skinneuregelmessigheter og etter foringsmaterialet som brukes ved kontaktpunktet. Å velge mellom disse typene påvirker kjørekomforten, støynivået og hvor ofte foringen trenger utskifting, så å forstå forskjellene er et praktisk første skritt for enhver kjøper av heisdeler.

Foringsmateriale er en av de viktigste egenskapene innen hver type, siden det direkte bestemmer friksjonsadferd, støynivå og slitasjehastighet. Vanlige foringsmaterialer inkluderer standard nylon, oljeinnstøpt selvsmørende nylon og polyoksymetylen (POM), som hver tilbyr en annen balanse mellom slitestyrke, støydemping og kostnadseffektivitet. Å velge riktig kombinasjon av skotype og foringsmateriale styres vanligvis av heishastighet, vognvekt og skinnetilstand, som diskuteres mer detaljert i valgdelen nedenfor.

Arbeidsprinsipp og struktur

En heis glidende styresko fungerer ved å opprettholde kontinuerlig kontakt mellom en utskiftbar foring og føringsskinnen når bilen eller motvekten beveger seg vertikalt, og begrenser sideveis bevegelse samtidig som den tillater fri vertikal bevegelse. Strukturen er bevisst enkel, noe som er en del av grunnen til at glidende styresko forblir en pålitelig, vidt spesifisert komponent i heisindustrien.

Under drift vikler skinnekontaktkanalen seg rundt hodet på den T-formede styreskinnen, med foringen som absorberer friksjon på alle kontaktflater når bilen beveger seg. I fjærbelastede design lar fjærelementet foringen bevege seg litt innover og utover, og kompenserer for små skinneforskyvninger uten å overføre et hardt støt inn i bilrammen. Fordi foringen er den primære slitasjekomponenten, er materialet og tykkelsen konstruert for å gi en forutsigbar, gradvis slitasje overflate som kan inspiseres og skiftes ut i god tid før den påvirker kjørekvaliteten eller skinnekontaktintegriteten.

Søknadsscenarier og utvalgskriterier

Heisskyvestyresko påføres på tvers av passasjerheiser, godsheiser og motvektsenheter, med riktig konfigurasjon, hovedsakelig avhengig av heisens nominelle hastighet, vognlast og styreskinneprofil. Korrekt matching av disse variablene påvirker kjørekvaliteten, støynivået og hvor ofte vedlikeholdsteamene trenger å planlegge utskifting av rutebåt.

Nominell hastighet er generelt den mest innflytelsesrike faktoren i valg av styresko, siden høyere hastigheter øker både frekvensen av skinnekontakthendelser og passasjerenes følsomhet for alle overførte vibrasjoner. Smultringdiagrammet nedenfor illustrerer en generell, representativ inndeling av hvor glidende styresko er mest brukt på tvers av heisbruk, noe som er nyttig kontekst når man skal evaluere typiske etterspørselsmønstre på tvers av en bygningsportefølje eller flåte.

Før du gjennomgår diagrammet, er det verdt å merke seg at faktiske proporsjoner varierer etter region, bygningstype og heisalder, så figurene nedenfor bør leses som et generelt representativt mønster i stedet for en presis markedsmåling. Diagrammet deler typisk bruk av glidestyresko i fire brede kategorier: lav- og mellomhastighets passasjerheiser, gods- og lasteheiser, motvektsenheter på tvers av hastighetsklasser og moderniserings- eller ettermonteringsprosjekter. Denne typen sammenbrudd bidrar til å illustrere hvorfor kriteriene for valg av foringsmateriale er så forskjellige mellom en fraktsøknad og en passasjerapplikasjon som kjører med høyere driftssyklus.

Det største segmentet i denne representative sammenbruddet er lav- og mellomhastighets passasjerheiser, som gjenspeiler hvor bredt glidende styresko er spesifisert på tvers av bolig- og kommersielle bygninger der nominelle hastigheter forblir innenfor det komfortable driftsområdet for glidende kontakt. Gods- og lasteheiser utgjør det nest største segmentet, siden disse applikasjonene generelt prioriterer bærende holdbarhet fremfor de jevnere kjøreegenskapene knyttet til rulleføringssko. Motvektsenheter fremstår som en meningsfull andel fordi glidende styresko ofte brukes på motvekter selv i heiser der selve bilen er oppgradert til rulleførersko, siden kjørekomforten i motvekt er mindre kritisk for passasjerene. Moderniserings- og ettermonteringsprosjekter representerer en mindre, men jevn andel, som gjenspeiler den pågående utskiftingssyklusen på tvers av aldrende heisflåter. Dette mønsteret forklarer også hvorfor mange produsenter av heisdeler opprettholder et bredt spekter av brakettstiler, siden ettermonteringsprosjekter ofte må matche eldre OEM-monteringskonfigurasjoner fra flere originale merker. Anleggsforvaltere som overvåker store heisporteføljer finner det ofte nyttig å spore denne typen bruksfordeling internt, siden det hjelper til med å forutsi hvilke foringsmaterialer og braketttyper som vil få det høyeste erstatningsvolumet. Å gjenkjenne hvilket segment en gitt heis faller inn i er et praktisk første skritt før du ber om et tilbud fra en produsent eller leverandør av styresko.

Detaljert sammenligning av glide- og rulleføringssko

Glidende styresko og rulleføringssko holder begge heisvognen på linje med føringsskinnen, men de skiller seg betydelig ut i mekanisme, kjøreegenskaper og vedlikeholdsprofil. Å forstå disse forskjellene hjelper kjøpere med å unngå å spesifisere feil komponenttype for en gitt heis nominelle hastighet og driftssyklus.

Foringsmateriale er det andre store sammenligningspunktet innenfor glidende styresko selv, siden forskjellige polymerforinger gir ulik slitetid under lignende driftsforhold. Det stablede kolonnediagrammet nedenfor sammenligner det relative servicebidraget til tre vanlige foringsmaterialer på tvers av to driftsfaktorer: slitestyrke og støydempende ytelse, og gir en kombinert oversikt over hvordan hvert materiale bytter ut disse to egenskapene.

Før du ser på diagrammet, legg merke til at faktisk slitasjelevetid og støynivåer avhenger sterkt av skinnetilstand, smørepraksis og heisens driftssyklus, så verdiene som vises representerer generelle relative sammenligninger i stedet for faste garantier for enhver installasjon. De tre materialene som sammenlignes er standard nylon, oljeinnstøpt selvsmørende nylon og POM. Hver søyle er delt inn i to stablede segmenter som representerer et relativt bidrag til slitasjemotstand og et relativt støydempende bidrag, slik at den totale søylehøyden reflekterer den generelle relative ytelsen på tvers av begge faktorene kombinert.

Diagrammet viser en klar progresjon fra standard nylon gjennom oljeinnstøpt nylon til POM, med total søylehøyde som øker over både slitestyrke og støydemping etter hvert som materialene blir mer spesialiserte. Standard nylon tilbyr vanligvis den mest grunnleggende ytelsesprofilen blant de tre, og det er grunnen til at den fortsatt er vanlig i frakt og applikasjoner med lavere driftssyklus der komponentkostnadseffektivitet oppveier fordelen med forlenget levetid. Oljeinnstøpt selvsmørende nylon viser et betydningsfullt steg opp i slitestyrke fordi det innebygde smøremiddelet reduserer overflatefriksjonen ved kontaktpunktet, noe som også bidrar til en moderat forbedring av støydemping. POM viser den sterkeste kombinerte ytelsen i denne sammenligningen, hovedsakelig på grunn av dens høyere iboende stivhet og dimensjonsstabilitet, som bidrar til å opprettholde konsistent kontaktgeometri med skinnen over et lengre serviceintervall. Denne progresjonen illustrerer hvorfor heismoderniseringsprosjekter og passasjerheiser med høyere driftssyklus ofte spesifiserer POM eller oljeinnstøpte nylonforinger i stedet for standard nylon, selv om standard nylon fortsatt er et rimelig valg for applikasjoner med lavere etterspørsel. Det er verdt å merke seg at støydempende ytelse også påvirkes av fjærkalibrering og skinnejustering, ikke foringsmateriale alene, så valg av foring bør vurderes sammen med riktig installasjon og justeringspraksis. Vedlikeholdsteam som sammenligner foringsalternativer bør be om veiledning fra produsenten om forventet slitasjelevetid for deres spesifikke heishastighet og driftssyklus i stedet for å stole utelukkende på generelle materialsammenligninger som den som er vist her. Fordi utskifting av foring er en rutinemessig vedlikeholdsoppgave, standardiserer mange kjøpere på ett enkelt foringsmateriale på tvers av en flåte for å forenkle planlegging av inventar og utskifting.

Bransjetrender innen kompatibilitet med styresko og skinnehastighet

Ettersom heisens klassifiserte hastigheter generelt har gått oppover over nye installasjoner, har forholdet mellom styreskotype og skinnehastighet blitt en stadig viktigere del av spesifikasjonsdiskusjoner. Spredningsdiagrammet nedenfor presenterer et generelt, illustrerende syn på hvordan bruk av glide- og rulleføringssko har en tendens til å fordele seg over en rekke heishastigheter, basert på generell industriobservasjon i stedet for et spesifikt målt datasett.

Før du gjennomgår diagrammet, er det verdt å understreke at individuelle bygningskrav, skinnekvalitet og kjørekomfortforventninger kan forskyve et gitt prosjekt mot begge styreskotypene utenfor dette generelle mønsteret. Hvert punkt på diagrammet representerer et generelt brukseksempel, plottet med nominell hastighet på den horisontale aksen og relativ kjørebehovsprioritet på den vertikale aksen, for å illustrere hvor glidende styreskoapplikasjoner har en tendens til å samle seg i forhold til rullestyreskoapplikasjoner.

Spredningsmønsteret viser glidende styreskoapplikasjoner, i den lysere nyansen, gruppert mot området med lavere hastighet og lavere kjørekomfortprioritet på kartet, mens rulleføringsskoapplikasjoner i den mørkere skyggen grupperer seg mot området med høyere hastighet og høyere kjørekomfortprioritet. Denne klyngingen gjenspeiler det generelle industrimønsteret der glidekontakten forblir fullt tilstrekkelig ved lavere hastigheter, siden friksjonsrelaterte vibrasjoner og varmeutvikling holder seg innenfor et håndterbart område. Etter hvert som den nominelle hastigheten øker, øker også forventningene om kjørekomfort, spesielt i kommersielle og høye passasjerbygninger, noe som endrer spesifikasjonspreferansen mot rulleføringssko som reduserer friksjonsrelaterte vibrasjoner ved høyere reisehastigheter. Det er en synlig overgangssone i midten av diagrammet der begge styreskotypene vises, noe som gjenspeiler prosjekter i den virkelige verden der hastighet alene ikke fullt ut bestemmer valget, siden faktorer som skinnekvalitet, bygningsbruksmønster og moderniseringsbudsjett også spiller en rolle. Denne overgangssonen er en viktig takeaway for spesifikasjonsteam, siden den viser at heiser i mellomhastighet ikke automatisk er begrenset til én type styresko og bør evalueres på en kombinasjon av faktorer i stedet for hastighet alene. Det forklarer også hvorfor noen heisprodusenter og moderniseringsentreprenører fortsetter å spesifisere godt utformede glidestyresko, inkludert fjærbelastede og komposittforingstyper, selv ved hastigheter der rullestyresko er vanlige, spesielt når kostnadseffektivitet og mekanisk enkelhet fortsatt prioriteres. For kjøpere som administrerer heisflåter med blandet hastighet, er dette mønsteret et nyttig utgangspunkt for å gruppere enheter etter sannsynlig styreskotype før du ber om tilbud fra en produsent eller leverandør av glidestyresko.

Denne typen applikasjonsmatchende arbeid drar nytte av en produsent med bred praktisk erfaring på tvers av flere heismerker og hastighetsklasser. Ningbo Yinzhou Fukangda Elevator Parts Factory, grunnlagt i 2006 og basert i Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang-provinsen, er en heisdelerprodusent og fabrikk som spesialiserer seg på forskning, utvikling, produksjon og salg av heiskomponenter, inkludert glidende styresko. Selskapets produksjonssenter driver en rekke maskinvare- og plastbehandlingsutstyr sammen med modne monteringsproduksjonslinjer og inspeksjonsprosedyrer, og støtter konsistent presisjon og kvalitet på tvers av forsyningen. I løpet av sin driftshistorie har selskapet bygget samarbeidserfaring med veletablerte heismerker, inkludert Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific og Suzuki, noe som gjenspeiler bred kjennskap til brakettkonfigurasjonene og skinneprofilene som brukes på tvers av ulike heissystemer, noe som er spesielt relevant for mikser-merkeprosjekter innen modernisering av heiser og fleets.

Vedlikeholdsveiledning for langsiktig pålitelig drift

Rutinemessig inspeksjon og rettidig utskifting av foringen er det som sørger for at glidende styresko yter konsekvent gjennom heisens levetid. Fordi foringen er utformet som en slitasjekomponent, er en strukturert inspeksjonsplan generelt sett mer effektiv enn å vente på merkbare kjørekvalitetsproblemer før du tar grep.

1. Inspiser foringens tykkelse og overflatetilstand regelmessig, og sjekk for ujevn slitasje som kan indikere skinnefeil eller for høyt fjærtrykk.
2. Bekreft at skinnesmøring påføres og vedlikeholdes i henhold til heisens driftskrav, siden utilstrekkelig smøring fremskynder foringsslitasje på glidesko.
3. Sjekk fjærspenning og klaring på fjærbelastede sko for å bekrefte at de holder seg innenfor produsentens spesifiserte justeringsområde.
4. Lytt etter uvanlig støy eller vibrasjoner under drift, som ofte signaliserer foringsslitasje, skinnefeil eller en løsnet monteringsbrakett før mer synlige symptomer vises.
5. Kontroller at monteringsbrakettens bolter forblir riktig tiltrukket, siden vibrasjoner over tid gradvis kan løsne festene på både bilen og motvekts styresko.
6. Skift foringer proaktivt når slitasjen nærmer seg produsentens anbefalte minimumstykkelse, i stedet for å vente til skinnekontakten er kompromittert.

Ved å opprettholde en enkel inspeksjonslogg som registrerer målinger av foringstykkelse over tid, blir det lettere å forutsi utskiftingstidspunkt og planlegge reservedelslager i stedet for å reagere på uventet slitasje. Fordi utskifting av foring vanligvis er en rutinemessig oppgave med lav kompleksitet sammenlignet med service på rulleføringssko, behandler mange vedlikeholdsteam det som en del av et standard periodisk servicebesøk. Å jobbe med en produsent av heisskyvestyresko som tilbyr konsistent produktkvalitet og lett tilgjengelige erstatningsforinger, hjelper til med å minimere tiden heiser bruker ute av drift under rutinemessig vedlikehold.
